استنسیل

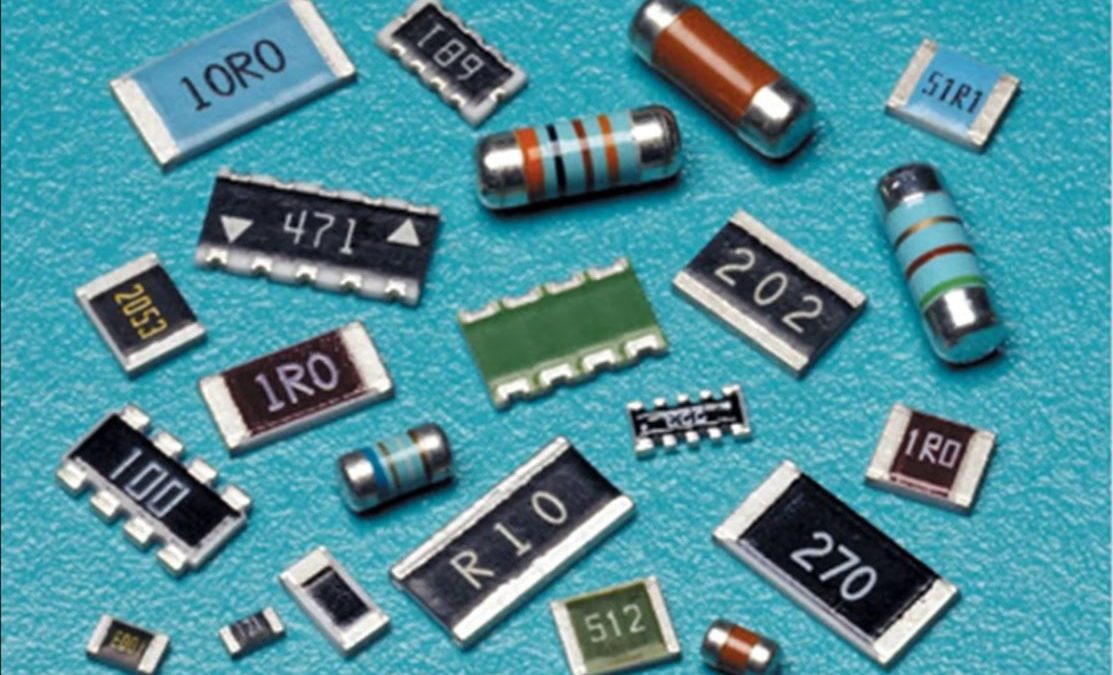

استنسیل مونتاژ یا شابلون مونتاژ (PCB Stencil) یکی از ابزارهای کلیدی در فرآیند مونتاژ بردهای مدار چاپی (PCB) با استفاده از تکنولوژی نصب سطحی (SMT) است. این ابزار برای اعمال دقیق خمیر لحیم (Solder Paste) بر روی پدهای برد مدار چاپی به کار می‌رود و نقش مهمی در تضمین کیفیت و دقت مونتاژ قطعات الکترونیکی SMD (Surface Mount Devices) ایفا می‌کند. در این مقاله، به بررسی مفهوم استنسیل مونتاژ، اجزای آن، روش تولید، کاربردها، و نکات مهم در استفاده و سفارش آن می‌پردازیم.

استنسیل مونتاژ یک ورق نازک فلزی، معمولاً از جنس فولاد ضدزنگ یا در برخی موارد آلومینیوم یا برنج، است که با استفاده از فناوری‌های پیشرفته مانند برش لیزری یا اچ شیمیایی، سوراخ‌هایی دقیق روی آن ایجاد شده است. این سوراخ‌ها دقیقاً مطابق با موقعیت پدهای لحیم‌کاری روی برد مدار چاپی طراحی می‌شوند تا خمیر لحیم به‌صورت یکنواخت و دقیق در محل‌های موردنظر اعمال شود. هدف اصلی استنسیل، انتقال مقدار مناسب خمیر لحیم به پدهای PCB است تا اتصالات الکتریکی و مکانیکی قوی بین قطعات SMD و برد ایجاد شود.

1. *ورق فلزی*: بخش اصلی استنسیل که معمولاً از فولاد ضدزنگ ساخته می‌شود. این ماده به دلیل مقاومت بالا در برابر خوردگی و استحکام مکانیکی، انتخابی ایده‌آل است

2. *فریم یا قاب*: استنسیل‌ها ممکن است با فریم (قاب‌دار) یا بدون فریم تولید شوند. فریم‌دارها برای استفاده در دستگاه‌های پرینتر استنسیل مناسب‌تر هستند، در حالی که استنسیل‌های بدون فریم برای تولیدات کم‌حجم و دستی مناسب‌اند

3. *سوراخ‌ها یا منافذ*: این سوراخ‌ها با دقت بالا و با توجه به طرح PCB ایجاد می‌شوند تا خمیر لحیم به‌طور دقیق روی پدها قرار گیرد

4. *علامت‌های فیدوشیال (Fiducial Marks)*: نقاط مرجعی که برای تراز کردن دقیق استنسیل با برد PCB استفاده می‌شوند. این علامت‌ها از اهمیت بالایی برخوردارند، زیرا تراز نادرست می‌تواند باعث مشکلات لحیم‌کاری مانند پل‌زنی (Solder Bridging) یا اتصالات ضعیف شود

– *اعمال خمیر لحیم*: وظیفه اصلی استنسیل، توزیع دقیق خمیر لحیم روی پدهای PCB است تا قطعات SMD به‌درستی نصب شوند.

– *مونتاژ قطعات در دو طرف برد*: در بردهایی که قطعات SMD در هر دو طرف قرار دارند، استنسیل برای اعمال چسب نیز استفاده می‌شود تا قطعات در مرحله دوم مونتاژ (هنگام عبور از کوره رفلو) از برد جدا نشوند

– *افزایش سرعت و دقت تولید*: استفاده از استنسیل باعث می‌شود فرآیند اعمال خمیر لحیم سریع‌تر و دقیق‌تر انجام شود، که برای تولید انبوه ضروری است

– *کاهش ضایعات*: استنسیل با اعمال دقیق خمیر لحیم، از هدررفت مواد و ایجاد مشکلات کیفی مانند پل‌زنی یا کمبود لحیم جلوگیری می‌کند

استنسیل‌ها با استفاده از روش‌های مختلفی تولید می‌شوند که هر کدام مزایا و معایب خاص خود را دارند:

1. *برش لیزری*: این روش مدرن‌ترین و دقیق‌ترین روش تولید استنسیل است. دستگاه‌های لیزر CNC سوراخ‌هایی با دقت بالا ایجاد می‌کنند و برای تولیدات پیچیده و با حجم بالا مناسب

2. *اچ شیمیایی*: در این روش، با استفاده از مواد شیمیایی مانند اسید سولفوریک، سوراخ‌ها روی ورق فلزی ایجاد می‌شوند. این روش بیشتر برای ورق‌های برنجی استفاده می‌شود و برای تولیدات محدود مناسب است.

3. *سوراخ‌کاری دستی یا CNC*: این روش در کارگاه‌های کوچک و برای تولیدات محدود استفاده می‌شود، اما دقت کمتری نسبت به برش لیزری دارد.

برای دستیابی به بهترین نتیجه در استفاده از استنسیل مونتاژ، توجه به نکات زیر ضروری است:

– *ضخامت ورق استنسیل*: ضخامت استنسیل معمولاً بین 0.12 تا 0.2 میلی‌متر است. ضخامت بیشتر به معنای اعمال مقدار بیشتری خمیر لحیم است، اما در بردهایی با پدهای نزدیک به هم (مانند قطعات Fine Pitch)، ضخامت کمتر (مثلاً 0.12 میلی‌متر) توصیه می‌شود تا از پل‌زنی جلوگیری شود

– *اندازه و شکل سوراخ‌ها*: اندازه و شکل سوراخ‌ها باید با توجه به نوع قطعات و فاصله پدها طراحی شود. برای قطعات Fine Pitch، ممکن است نیاز به کاهش 20 تا 30 درصدی اندازه پدها باشد.

– *تراز دقیق با فیدوشیال‌ها*: استفاده از علامت‌های فیدوشیال برای تراز کردن استنسیل با برد ضروری است. تراز نادرست می‌تواند منجر به مشکلات جدی در مونتاژ شود.

– *انتخاب خمیر لحیم مناسب*: نوع خمیر لحیم باید با فرآیند رفلو و نوع قطعات سازگار باشد تا بهترین نتیجه حاصل شود

برای دستیابی به بهترین نتیجه در استفاده از استنسیل مونتاژ، توجه به نکات زیر ضروری است:

– *تمیزی استنسیل*: استنسیل باید قبل و بعد از هر بار استفاده تمیز شود تا از انسداد سوراخ‌ها و کاهش کیفیت چاپ جلوگیری شود

– *نگهداری و حمل‌ونقل*: استنسیل باید در محیطی خشک و عاری از گردوغبار نگهداری شود و در جعبه‌های محافظ حمل گردد تا از آسیب‌های فیزیکی جلوگیری شود- *نگهداری و حمل‌ونقل*: استنسیل باید در محیطی خشک و عاری از گردوغبار نگهداری شود و در جعبه‌های محافظ حمل گردد تا از آسیب‌های فیزیکی جلوگیری شود

*مزایا*:

– افزایش سرعت و دقت در اعمال خمیر لحیم

– کاهش ضایعات و هزینه‌های تولید

– امکان تولید انبوه با کیفیت یکنواخت

– مناسب برای بردهای پیچیده با قطعات کوچک

*معایب*:

– هزینه اولیه تولید استنسیل برای تیراژهای پایین ممکن است مقرون‌به‌صرفه نباشد.

– نیاز به طراحی دقیق و تجربه در تولید استنسیل برای جلوگیری از مشکلات
