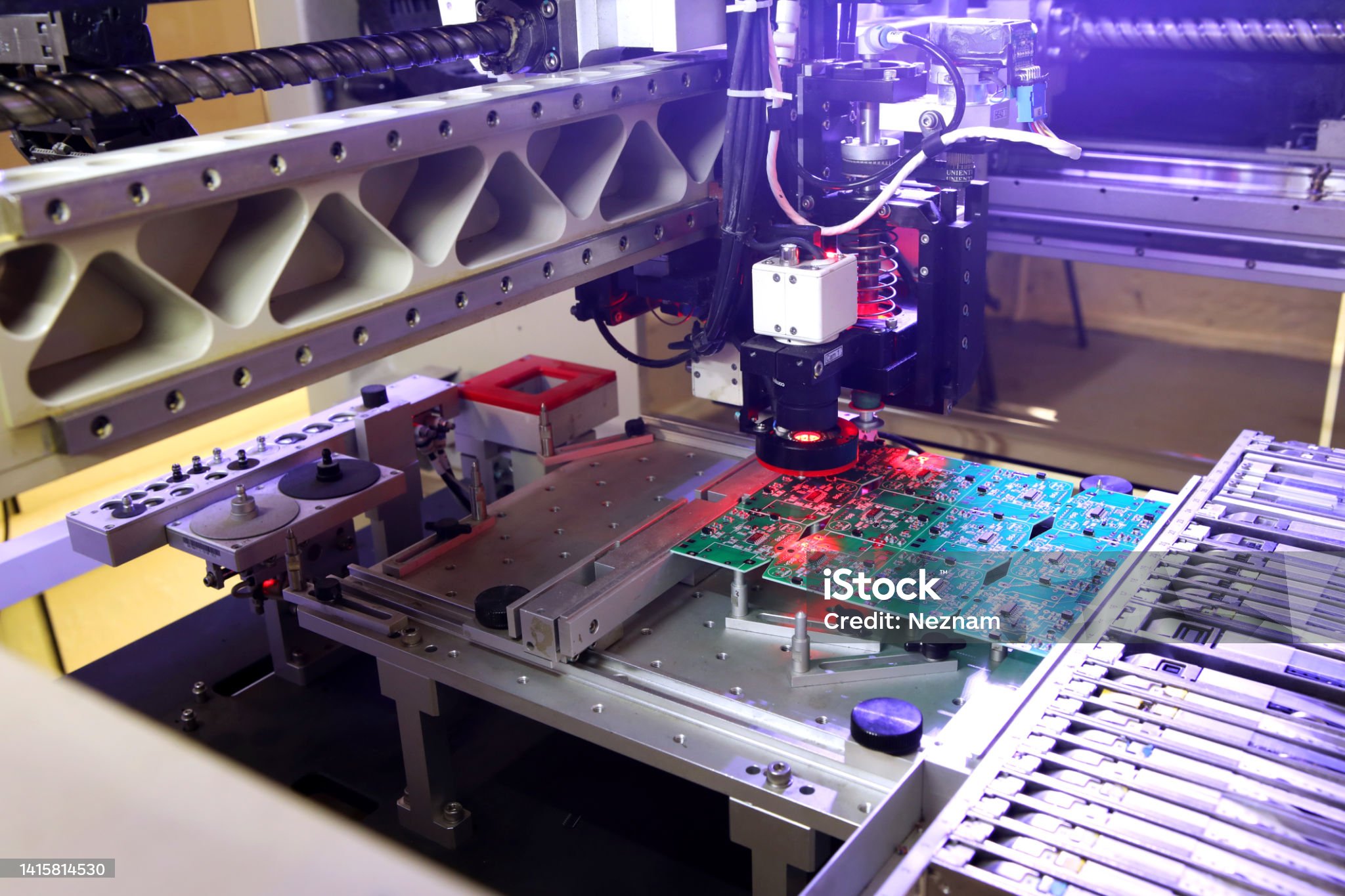

برای تولید ارزان و در حجم بالا باید از ماشین آلات مناسب استفاده کرد. در تکتار مدار ایساتیس، عمده عملیات به صورت اتومات و با کمک ماشین آلات صورت میگیرد. ابتدا مونتاژ قطعات SMD بوسیله دستگاه و سپس مونتاژ قطعاتTHD به صورت دستی انجام می شود. برای مونتاژ قطعات SMD باید از خمیر قلع استفاده کرد. خمیری خاکستری و چسبناک و حاوی ماده FLUX. قبل از قطعه گذاری باید بر روی تمام پد هایی که قطعه سوار می شود، خمیر قلع قرار گیرد. با استفاده از یک شابلون می توان این عملیات را به سرعت انجام داد. عمل شابلون زدن خمیر قلع بسیار شبیه به چاپ سیلک روی لباس است که با قرار دادن شابلون روی لباس و پخش جوهر، نقاط مورد نظر آغشته به جوهر می شود. جذاب ترین قسمت قطعه چینی به وسیله دستگاه Pick&Place است. رباتی که با مکش هوا قطعات را برداشته و یا سرعت بالا در نقاط مورد نظر قرار می دهد.
SMD
در مورد SMD (Surface Mount Device) به زبان فارسی، میتوان گفت که این یک تکنولوژی در صنعت الکترونیک است که به نصب قطعات الکترونیکی بر روی سطح برد مدار چاپی اشاره دارد. این قطعات به جای اینکه از طریق سوراخ به برد متصل شوند، به صورت مستقیم روی سطح برد لحیم میشوند. به این فرآیند، تکنولوژی نصب سطحی (SMT) میگویند.
- SMD چیست؟
SMD مخفف عبارت Surface Mount Device است و به قطعات الکترونیکی اطلاق میشود که به جای قرار گرفتن در سوراخهای برد مدار چاپی، روی سطح برد لحیم میشوند.
- SMT چیست؟
SMT مخفف Surface Mount Technology و به روش نصب قطعات SMD بر روی برد مدار چاپی اشاره دارد.
مزایای SMD/SMT:
- کاهش حجم و وزن برد: قطعات SMD به دلیل عدم نیاز به پایه و اتصال از طریق سوراخ، فضای کمتری را اشغال میکنند و در نتیجه برد مدار چاپی کوچکتر و سبکتری تولید میشود.
- افزایش سرعت تولید: به دلیل اتوماسیون بالاتر در فرآیند نصب، سرعت تولید بردها با استفاده از فناوری SMT افزایش مییابد.
- افزایش چگالی قطعات: امکان نصب تعداد بیشتری از قطعات در واحد سطح برد فراهم میشود.
- بهبود عملکرد: برخی از قطعات SMD به دلیل طراحی خاص، عملکرد بهتری نسبت به همتایان DIP خود دارند.
کاربردها:
فناوری SMD/SMT در طیف وسیعی از صنایع از جمله الکترونیک مصرفی، خودروسازی، پزشکی، و صنایع مخابراتی , … کاربرد دارد.
مثالها:

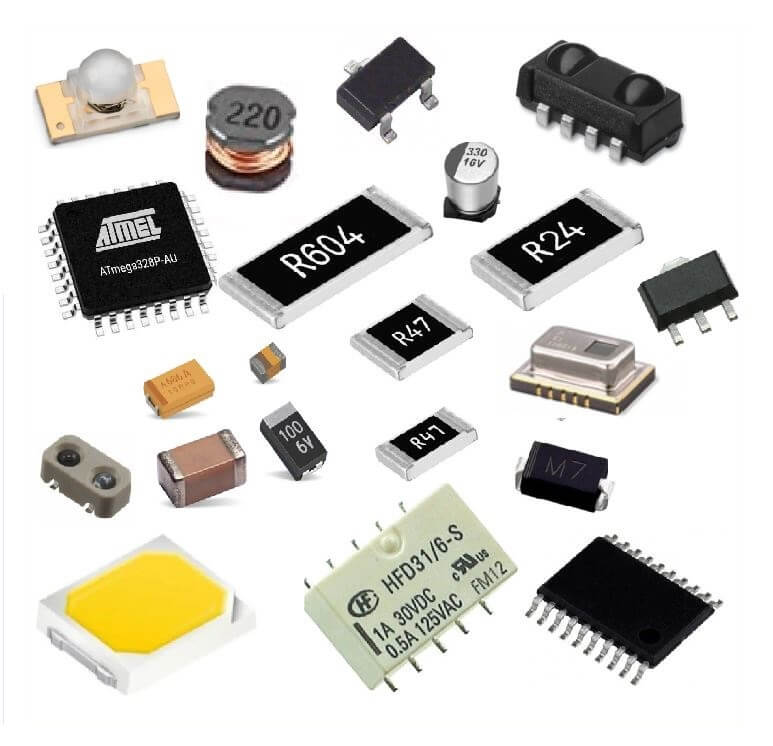

انواع خازنها، مقاومتها، دیودها، ترانزیستورها و مدارهای مجتمع (IC) به صورت SMD موجود هستند
